產品名稱：JDZ10-10 10000/100 0.5電壓互感器

型號：JDZ10-10-10000-100-0.5

品牌：上海互凌

座機：021-31263351

企業QQ：919107474

溫馨提示：訂貨時請詳細核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。

訂貨方案：

1、提供接線方案圖、用途和系統圖、額定電壓、額定電流等

2、控制、測量及保護功能以及其他閉鎖和自動裝置的要求。

3、互感器使用在特殊環境條件時，應在訂貨時詳細說明。

4、需要其它或超出附件、備件時應提出種類和數量。

產品詳情

　　JDZ10-10 10000/100 0.5電壓互感器外形尺寸圖說明書及接線方式

　　簡述

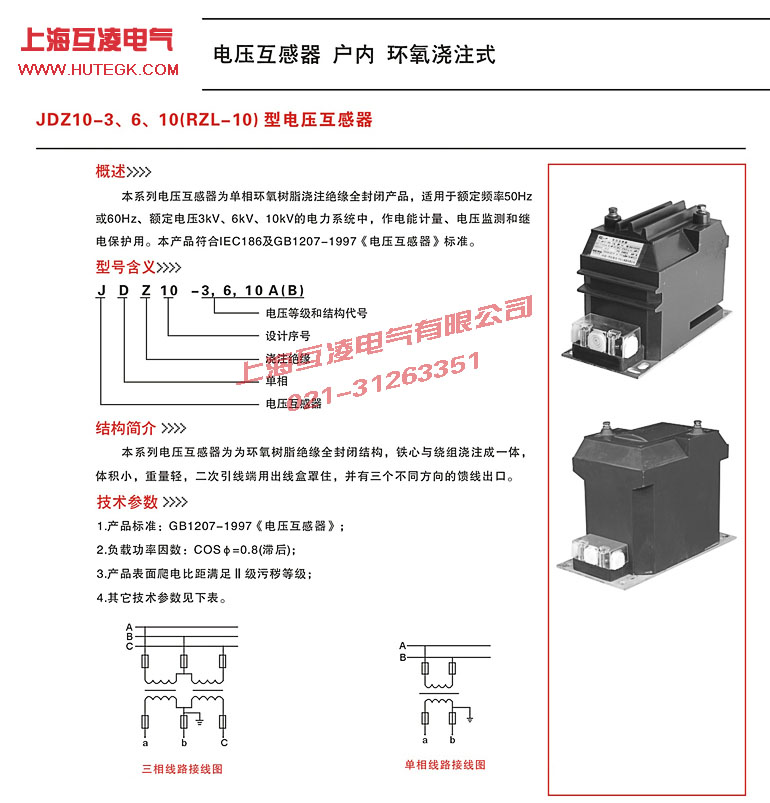

　　JDZ10-10 10000/100 0.5電壓互感器為半封閉，外鐵芯結構，繞組為環氧樹脂全真空澆注全絕緣結構鐵芯采用優質硅鋼片疊裝而成互感器絕緣靠環氧樹脂產品體積小、重量輕，安裝僅占有限空間所有繞組完全澆注在環氧樹脂中，具有優良的絕緣性能，耐沖擊和機械壓力，并可以保護繞組不受潮一次繞組引出線端子的標志為A，X；二次繞組引出線端子的標志為a。x，均在澆注體上清晰標注在夾件上的接地標志旁有接地螺栓供接地用，下部支架供安裝用。整體結構緊湊，使用方便。

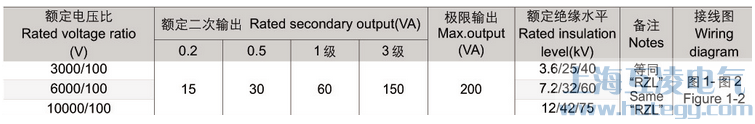

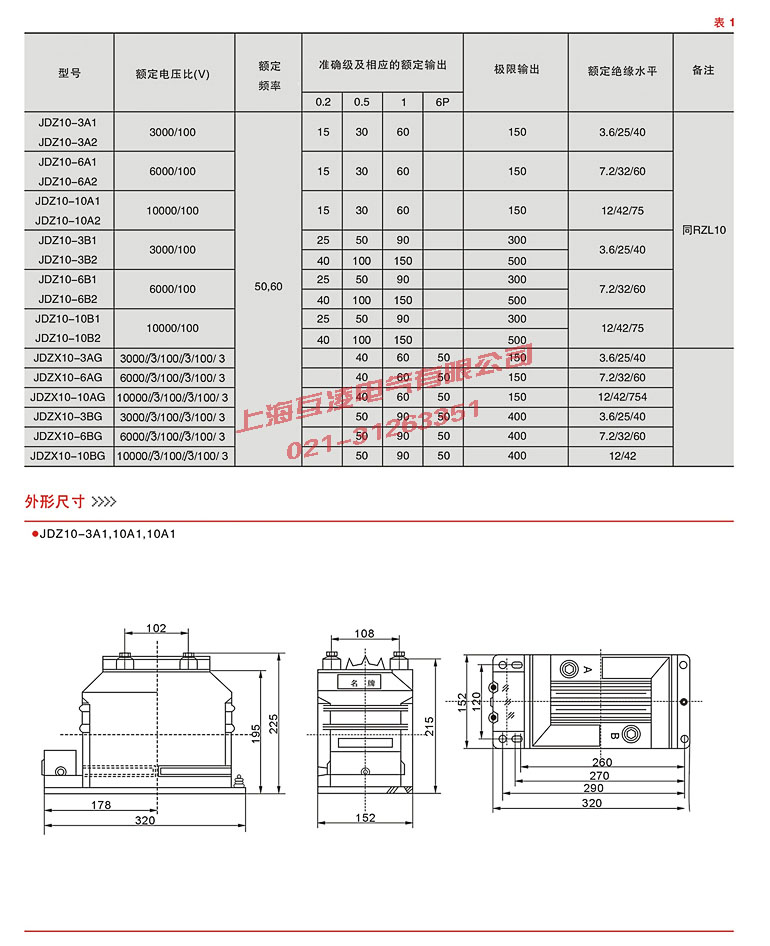

　　JDZ10-10 10000/100 0.5電壓互感器參數表

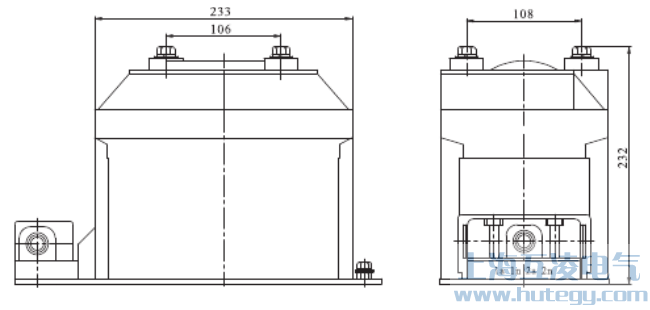

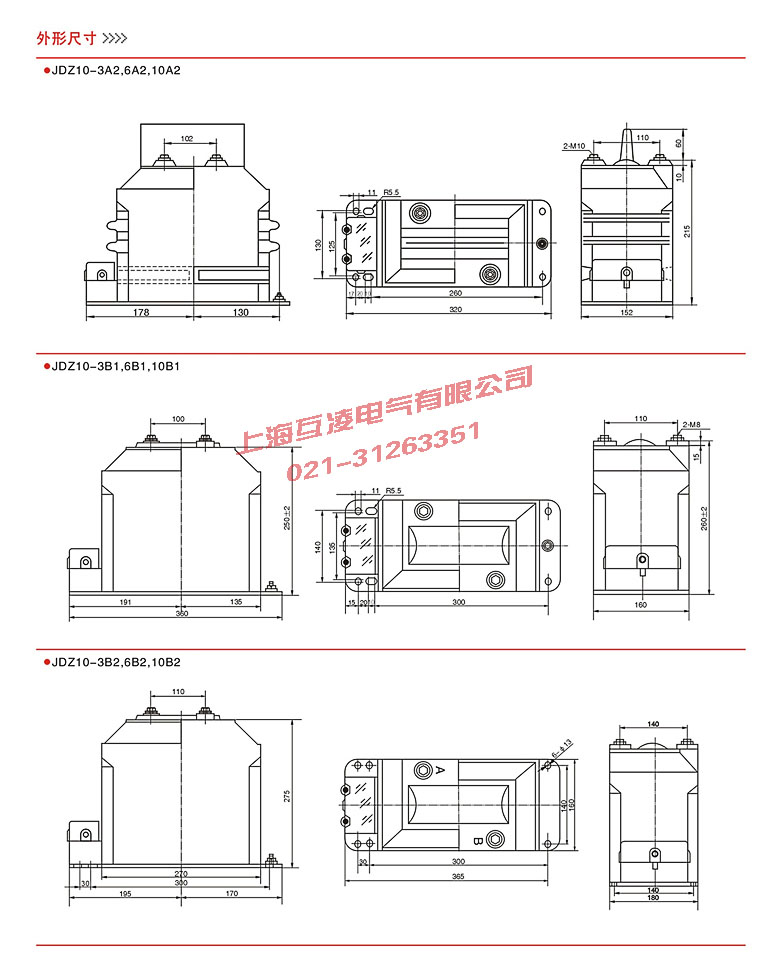

　　JDZ10-10 10000/100 0.5電壓互感器尺寸圖

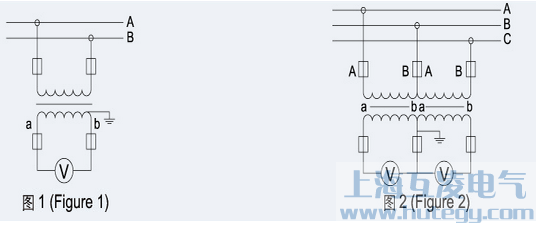

　　JDZ10-10 10000/100 0.5電壓互感器接線圖

產品名稱：
JDZ10-10 10000/100 0.5電壓互感器

型號：
JDZ10-10-10000-100-0.5

本公司是一家具有多年成套配件生產歷史，集開發、生產、銷售為一體的專業化企業，是國家電流互感器、電壓互感器、零序電流互感器、限流電抗器及放電線圈的主要生產廠家之一。歡迎來電咨詢訂購。
